Odpařovací trubkový výměník tepla
Jídelní lístek
Poslední zprávy
Průmyslový dříč,
Re-inženýrství.
WTEYA odpařovací trubkový výměník teplanení jen součást; je srdcem spolehlivého procesu. Postaven pro odolnost a výkon, je definitivním řešením pronáročné aplikace, kdenení provozuschopnost a čistota procesu-obchodovatelné
Rukojeti Tvrdé
Média
Perfektně se hodí pro kaly, viskózní kapaliny a vysoké-proudy částic, které ochromují ostatní výměníky.
Extrémní stav
Připraveno
Zkonstruováno tak, aby vydrželo vysoké tlaky a teploty a zajistilo bezpečnost a dlouhou životnost.
Znečištění-Odolný
podlenávrhu
Navrženo pro hladké dráhy toku, které minimalizují usazování a ucpávání.
Těsnění-Zdarma
Integrita
Plně svařovaná konstrukce eliminujenetěsnosti, rizika kontaminace a údržbu těsnění.
Získejte správné řešení pro váš proces
Cena odpařovacího trubkového výměníku tepla závisína faktorech, jako jsou materiály, velikost a tlak. Obecná cena váš problémnevyřeší—bude řešenína míru. Pro přesnou kalkulacinákladů Vám doporučujeme vyplnit dotazník anásledně Vám budeme schopni připravit obchodnínabídku zohledňující všechny vlastnosti Vašeho projektu. Jsme vždy připraveni poskytnout vám podrobné informace o různých modelech, jejich technických vlastnostech, výkonu. Nabízíme celou škálu služeb, od poradenství a pomoci při výběru zařízení až po jeho dodávku, instalaci a konfiguraci. Naším cílem je poskytnout vám potřebné vybavení pro efektivní řešení problému úpravy vody ve vaší konkrétní situaci.
Navrhneme vaše řešení.
Musítenám tedy poslat e-mailna adresu info@wteya.com
Náš manažer pro vás připraví skvělou cenovounabídku
Navrženo pronejnáročnější úkoly vašeho oboru
Trubkové výměníky tepla WTEYA Group jsou důvěryhodné vnejnáročnějších prostředích, kde jiné technologie selhávají. Úspěšně jsme implementovali četné trubkové výměníky tepla, odpařovací systémy v různých průmyslových odvětvích a máme velkou databázi osvědčených technických řešení.
Z čeho se skládá?

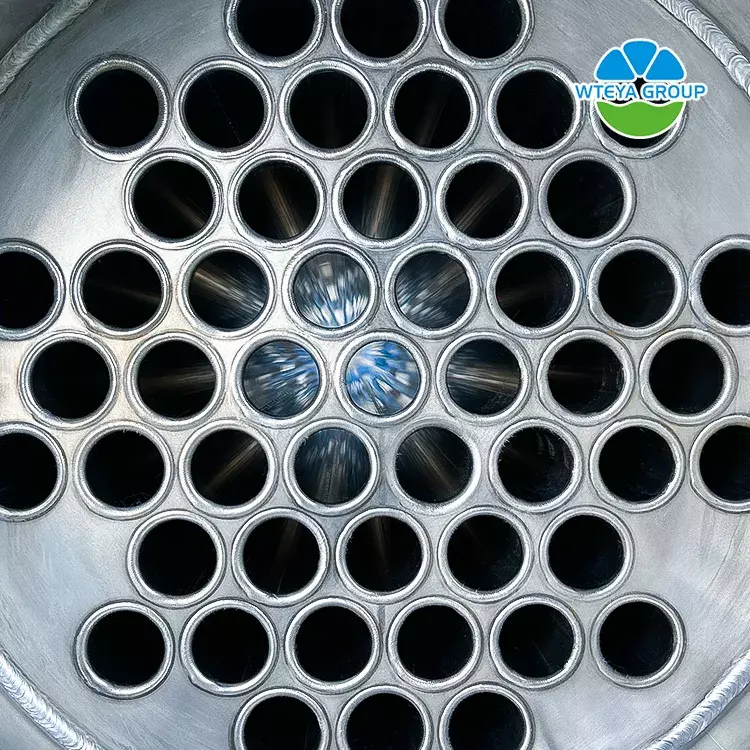

Shell-a-trubkové výměníky tepla sestávají především z pláště, svazků teplosměnných trubek, trubkovnic, přepážek (tlumicí desky)a trubkové krabice. Nabízíme komplexní řadu přísně testovaných, standardizovaných produktů se stabilním výkonem, které splňují širokou škálu průmyslových potřeb.
Nabízíme také službyna míru jakonapř OEM a ODM, snaším profesionálnímnávrhářským týmem, který poskytuje řešenína míru, která splňují jedinečné potřeby zákazníků.
Jak to funguje
Technický princip skořápky-a-trubkový výměník tepla je primárně založenna inter-výměna tepla stěnou. V tomto procesu jedna tekutina proudí vnitřkem svazku trubek, zatímco jiná tekutina proudí v plášti mimo svazek a vyměňuje teplo stěnami trubky. Konkrétně princip fungování skořápky-a-trubkový výměník tepla zahrnujenásledující aspekty:
1. Teplosměnná plocha: Stěny trubek slouží jako teplosměnná plocha, přičemž dvě pracovní tekutiny proudí uvnitř a vně trubek a vyměňují si teplo skrz stěny trubek.
2. Průtok tekutiny: Trubice-boční tekutina proudí uvnitř trubek, zatímco plášť-boční tekutina vytéká ven. Pro zlepšení účinnosti přenosu tepla trubicí-boční tekutiny,některé konstrukce využívají spirálovénebo vlnité trubky. Tyto speciálně tvarované trubky zvyšují turbulenci tekutiny, čímž zlepšují koeficient přenosu tepla.
3. Regulace teploty: Úpravou průtoku zdroje tepla vstupujícího do výměníku tepla lze řídit teplotu ohřívaného média. Například regulační ventil je umístěn před vstupem zdroje tepla; změnou otevření ventilu senastavuje výstupní teplota.
Parametry produktu
|
Tabulka základních parametrů (Vnější Průměr Trubice Tepelného Výměníku Ø20) |
||||||||
|
Nominální průměr |
Počet teplosměnné trubky |
Střed aranžovací trubice |
Trubka průtoková oblast |
Vypočítejte plochu přenosu tepla |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24.5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18.7 |
28 |
37.3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32.8 |
49,2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34.6 |
51,8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54,4 |
81,6 |
122,5 |
163,2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112,1 |
168,2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217,4 |
290 |
Výrobce WTEYA
WTEYA usiluje o digitální a inteligentní výrobu, aby zákazníkům poskytovala vynikající produkty a služby. Poskytujemenejen řadu standardizovaných produktů, které byly přísně testovány a mají stabilní výkon, aby splnily širokou škálu průmyslových potřeb. Poskytujeme také OEM&ODM přizpůsobené služby, aby vyhovovaly jedinečným potřebám zákazníků.
